RVG счетчики газа ротационные

Область применения RVG

Технологический и коммерческий учёт объёма неагрессивных, осушенных и очищенных газов: природный и городской газы, пропан, воздух, азот, инертные газы и др. в теплоэнергетических установках промышленных, коммунальных и др. предприятий.

Принцип работы RVG

Ротационный счётчик газа RVG работает по принципу вытеснения строго определенного объёма газа вращающимися роторами. Объём вытисненного газа определяется объёмом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8-ми разрядный счетный механизм, который регистрирует число оборотов роторов, а следовательно и объем газа, прошедший через счетчик.
Счетчик газа RVG регистрирует объем газа при рабочих условиях. Для привидения измерительного объема газа к объему при стандартных условиях счётчик RVG может быть по заказу укомплектован электронным корректором типа ЕК260 или ТС215 (ТС210).

Отличительные особенности RVG:

  • диапазон измеряемых расходов от 0.8 м3/ч до 650 м3/ч;
  • рабочее давление газа не более 1,6 МПа;
  • диапазон измерения расходов Qмин / Qмакс: до 1:100 (до 1:160 у G400);
  • диапазоны температур:
    • окружающей среды от минус 40 до плюс 70 °С;
    • измеряемой среды от минус 30 до плюс 70 °С ;
  • погрешность измерения:
    • не более ± 1% в диапазоне расходов от 0,1Qмакс до Qмакс;
    • не более ± 2% в диапазоне расходов от Qmин до 0,1Qмакс;
  • межповерочный интервал 5 лет.

Основные характеристики RVG:

  • высокие метрологические характеристики;
  • широкий диапазон измеряемых расходов;
  • низкая потеря давления на счетчике;
  • быстродействие и высокая точность в импульсном режиме эксплуатации;
  • отсутствие требований к длине прямых участков, несоосности счетчика и трубопровода и степени некруклости трубопровода;
  • монтаж на горизонтальных и вертикальных участках трубопровода;
  • совместимость с электронными корректорами ЕК260, ТС210, ТС215;
  • энергонезависимость;
  • независимость точности измерений от давления и характера потока газа в сети.

Диапазон измерений Qmax /Qmin

1 : 20 (по заказу 1:50, 1:100)

Погрешность измерений: в диапазоне от Qmin до 0,1 Qmax
в диапазоне от 0,1 Qmax до Qmax

2 %
1 %

Порог чувствительности

0,1 — 0,40 м3/ч

Максимальное рабочее давление

1,6 МПа

Диапазон температуры:



окружающей среды

от -30 °С до +70 °С

измеряемой среды

от -20 °С до +60 °С

Межповерочный интервал

4 года



Тип счетчика

Порог чувствительности, м3/ч

Диапазон расхода, Qmax/Qmin

Qmax, м3/ч

2*НЧ(Е1), имп/м3 (стандарт)

ВЧ(А1К), имп/м3 (дополн.)

Перепад P при Qmax, Па

G16

0,1

1:30

25

10

14025

45

G25

0,1

1:30; 1:50; 1:65

40

10

14025

75

G40

0,1

1:30; 1:50; 1:65; 1:80

65

10

14025

180

G65

0,1

1:30; 1:50; 1:65; 1:80; 1:100; 1:160

100

10

14025

390

G100

0,16

1:30; 1:50; 1:65; 1:80; 1:100; 1:160

160

1

7528

390

G160

0,25

1:30; 1:50; 1:65; 1:80; 1:100; 1:160

250

1

3882

525

G250

0,40

1:30; 1:50; 1:65; 1:80; 1:100; 1:160

400

1

3187

975

G400

0,65

1:30; 1:50; 1:65; 1:80; 1:100; 1:160

650

1

2191

1100

G400

0,65

1:30; 1:50; 1:65; 1:80; 1:100; 1:160

650

1

2191

1100

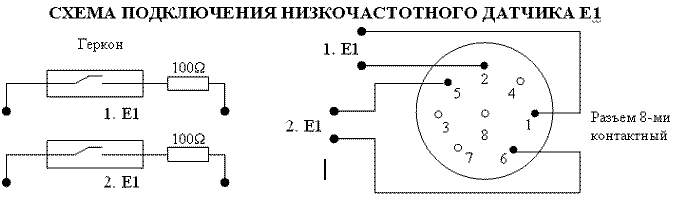

Два низкочастотных датчика импульсов Е1 (герконовый контакт), один из которых при работе с электронным корректором используется для счета импульсов, второй — для обеспечения возможности контроля несанкционированного вмешательства. По специальному заказу счетчики газа RVG комплектуются среднечастотным датчиком Е300 и высокочастотным А1К. Сочетание различных типов датчиков импульсов позволяет использовать счётчик газа RVG в системах автоматического регулирования и контроля.

Параметры датчиков импульсов



Е1

Е300

А1К

Напряжение питания U, В

24,0

8,0

8,0

Ток нагрузки Imax, мA

50

≤ 3

≤ 2,1

Imin, мA

≥ 1

≥ 1,2

Мощность Pmax, Вт

0,25

Добавочное сопротивление R, Ом

100 ± 20%

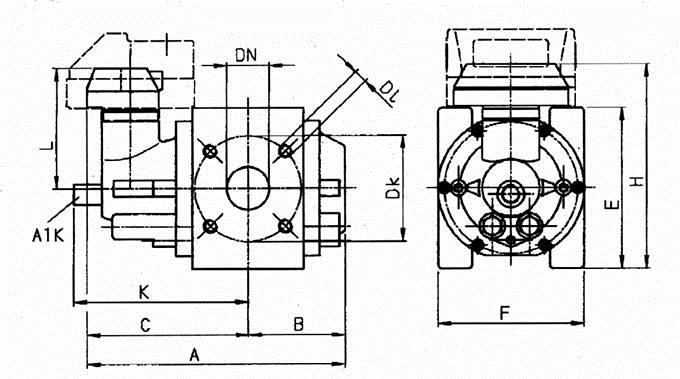

Тип счетчика

Размер, мм

Масса, кг

DN

A

B

C

H

Dk

DI

E

K

L

F

RVG G16, G25, G40, G65

50

304

115

189

238

125

4xM16

180

240

144

171

13

RVG G100

80

404

165

239

238

160

8xM16

180

290

144

171

15

RVG G160

80

436

189

247

278

160

8xM16

220

298

168

241

27

RVG G250

100

496

219

277

278

160

8xM16

220

328

168

241

37

RVG G400

100

660

290

370

308

180

8xM16

285

421

168

260

50

RVG G400

150

660

290

370

308

240

8xM16

285

421

168

260

56.5
