Назначение изделия

Клапаны предохранительные запорные КПЗ прямоточные предназначены для прекращения подачи газа потребителю при выходе контролируемого давления из заданных пределов. Они могут применяться вместо клапанов ПКН(В).

Технические характеристики

Рабочее давление на входе — 1,2 MПа.

Климатическое исполнение — УХЛ категории 3 по ГОСТ 15150-69.

Температура окружающей среды — от −60 °C до +40 °С.

Температура рабочей среды — до +100° С.

Тип соединения — фланцевое по ГОСТ 12820-80.

Материал корпуса — сталь 20, сталь 09Г2С*.

*По специальному заказу.

  КПЗ-Н КПЗ-С КПЗ-В КПЗ-В1
Пределы настройки контролируемого давления, МПа:
нижний 0,0003–0,003 0,01–0,12 0,003–0,03 0,1–0,4
верхний 0,002–0,075 0,06–0,32 0,03–0,75 0,2–0,75

Устройство и принцип работы

Контролируемое давление подается в подмембранную полость механизма контроля 7, обусловливая положение наконечника 15 в среднем положении. При повышении или понижении давления в подмембранной полости сверх пределов настройки происходит перемещение наконечника 15 в ту или иную сторону и упор 12, установленный на рычаге 16, выходит из зацепления с наконечником 15, освобождает связанные между собой рычаги 16 и 6 и дает возможность оси 3 повернуться, при этом усилие, удерживающее наконечник 15 в вертикальном положении, должно быть в пределах 0,2…0,5 Н. При необходимости регулируется перемещение планки 17 по рычагу 16. Усилие от действия пружин 4 и 5 передается клапану 2, и клапан 2 закрывает проход газа. Приведение клапана 2 в рабочее состояние после срабатывания производится вручную поворотом рычагов 6 и 16 до фиксации их с наконечником 15, и клапан 2 удерживается в открытом положении.

Обозначение изделия Ду, мм А, мм В, мм Н, мм Масса, кг
КПЗ-25 25 230 244 312 13
КПЗ-32 32 230 244 312 14
КПЗ-40 40 230 244 312 15
КПЗ-50 50 230 244 312 16
КПЗ-80 80 350 273 379 40
КПЗ-100 100 350 273 379 41
КПЗ-150 150 600 367 490 115
КПЗ-200 200 600 372 495 115
КПЗ-250 250 755* 475* 610* 180*
КПЗ-300 300 800* 620* 850* 270*
КПЗ-350 350 800* 620* 850* 270*
КПЗ-400 400 960* 740* 930* 480*
КПЗ-450 450 960* 740* 930* 480*
КПЗ-500 500 1150* 890* 1050* 800*
КПЗ-600 600 1300* 1060* 1350* 1150*
КПЗ-700 700 1500* 1280* 1600* 1955*
КПЗ-800 800 1800* 1540* 1950* 2700*

*По специальному заказу.

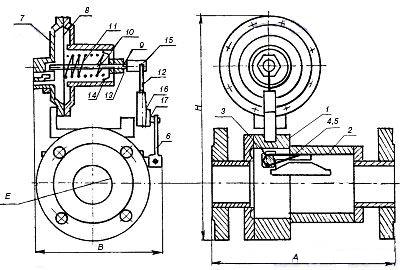

Клапан предохранительный запорный КПЗ:
1 — корпус; 2 — клапан; 3 — ось; 4,5 — пружины; 6, 16 — рычаги; 7 — механизм контроля; 8 — мембрана; 9 — шток; 10, 11 — пружины; 12 — упор; 13, 14 — втулки; 15 — наконечник; 17 — планка
