Клапаны пружинные сбросные ПСКУ-50

Назначение изделия

Клапан пружинный сбросной ПСКУ-50 является прибором мембранного типа прямого действия и предназначен для ограничения давления неагрессивных газов путем сброса газа в атмосферу до установленной величины при повышении давления в сети сверх допустимого предела.

Клапаны ПСКУ-50 устанавливаются на магистралях низкого, среднего и высокого давления газорегуляторных пунктов.

Технические характеристики

  ПСКУ-50Н/5 ПСКУ-50С/50 ПСКУ-50С/125 ПСКУ-50В/300 ПСКУ-50В/630 ПСКУ-50В/1000
Максимальное рабочее давление, кПа 5,6 55 135 330 693 1100
Диапазон настройки срабатывания, кПа 2–5 20–50 50–125 125–300 300–630 630–1000
Габаритные размеры, мм
диаметр D 225 225 225 225 225 230
высота H 210 210 210 220 220 220
Масса, кг, не более 6,5 6,5 6,5 6,5 6,5 6,5

Устройство и принцип работы

Чугунный корпус 1 (см. рисунок) выполнен в виде усеченного конуса с фланцем, седлом и двумя отверстиями с резьбой трубной цилиндрической 2 дюйма. Седло перекрывается клапаном 3 с резиновым уплотнением. Клапан собран с мембраной 6, которая жестко закреплена между клапаном 3 и тарелкой 7. В свою очередь, мембрана 6 закреплена между корпусом 1 и крышкой 2.

Пружина 4 зажата между тарелками 7, 8 мембраны и регулировочного винта 5. Путем вращения регулировочного винта 5 перемещается нижняя тарелка 8, изменяя, таким образом, усилия пружины 4, которая определяет настройку клапана 3 на давление в заданных пределах.

Газ из сети через входной патрубок корпуса входит в надмембранную полость. При установившемся режиме контролируемое давление газа в установленных пределах уравновешивается настроенной пружиной и клапан герметично закрыт.

Когда давление газа в сети (также и в надмембранной полости) превысит предел настройки, мембрана 6, преодолевая усилия пружины 4, опустится вместе с клапаном 3, открывая при этом выход газа в атмосферу через выходной патрубок.

Сброс газа произойдет до снижения давления в сети ниже настроенного, после чего под действием пружины 4 клапан 3 закроется.

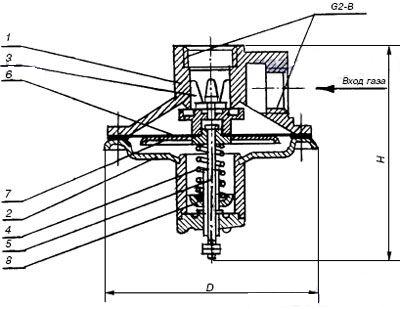

Клапаны пружинные сбросные ПСКУ-50:
1 — корпус; 2 — крышка; 3 — клапан с направляющей; 4 — пружина; 5 — регулировочный винт; 6 — мембрана; 7 — тарелка; 8 — тарелка пружины
