ПСК-50Н/5

Предохранительный сбросной клапан ПСК-50

Назначение изделия

Клапан предохранительный сбросной Ду 50 мм мембранного типа прямого действия устанавливается на газопроводах низкого, среднего и высокого давления, а также на ГРП среднего давления. Клапан предохранительный сбросной ПСК-50 изготавливается в климатическом исполнении У2 ГОСТ 15150-69, но для работы при температурах от –10 до +35 °С.

Технические характеристики

  ПСК-50Н/5 ПСК-50Н/20 ПСК-50С/50 ПСК-50С/125 ПСК-50С/300 ПСК-50В/400 ПСК-50В/700 ПСК-50В/1000
Максимальное рабочее давление, кПа (кгс/см2) 5 (0,05) 20 (0,2) 5 (0,05) 125 (1,25) 300 (3) 400 (4) 700 (7) 1000 (10)
Диапазон настройки срабатывания, кПа 2–5 5–20 20–50 50–125 125–300 125–400 300–400 125–1000
Габаритные размеры, мм
диаметр D 225 225 225 225 225 230 225 230
высота Н 211 211 211 240 211 233 211 240
Масса, кг, не более 6,82 6,82 6,82 6,82 6,82 7,0 6,82 6,9

Устройство и принцип работы

Чугунный корпус 1 (см. рисунок) выполнен в виде усеченного конуса с фланцем, седлом и двумя отверстиями с резьбой трубной цилиндрической 2 дюйма. Седло перекрывается клапаном 3 с резиновым уплотнением. Клапан собран с мембраной 6, которая жестко закреплена между клапаном 3 и тарелкой 7. В свою очередь, мембрана 6 закреплена между корпусом 1 и крышкой 2.

Пружина 4 зажата между тарелками 7, 8 мембраны и регулировочног винта 5. Путем вращения регулировочного винта 5 перемещается нижняя тарелка 8, изменяя, таким образом, усилия пружины 4, которая определяет настройку клапана 3 на давление в заданных пределах.

В зависимости от исполнения выпускаются:

  • ПСК-50Н/5 с пружиной низкого давления и шайбой вместо направляющей;
  • ПСК-50С/50 с пружиной среднего давления;
  • ПСК-50С/125 с пружиной среднего давления, тарелкой мембраны, уменьшенной по диаметру, и специальной шайбой, зажатой между корпусом и крышкой.

Газ из сети через входной патрубок корпуса входит в надмембранную полость. При установившемся режиме контролируемое давление газа в установленных пределах уравновешивается настроенной пружиной и клапан герметично закрыт.

Когда давление газа в сети (также и в надмембранной полости) превысит предел настройки, мембрана 6, преодолевая усилия пружины 4, опустится вместе с клапаном 3, открывая при этом выход газа в атмосферу через выходной патрубок.

Сброс газа произойдет до снижения давления в сети ниже настроенного, после чего под действием пружины 4 клапан 3 закроется.

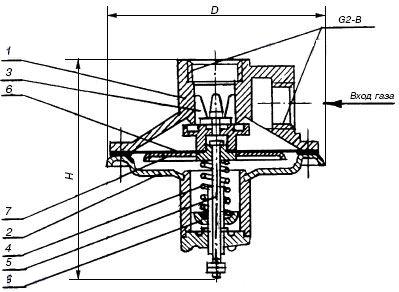

Предохранительный сбросной клапан ПСК-50:
1 — корпус; 2 — крышка; 3 — клапан с направляющей; 4 — пружина; 5 — регулировочный винт; 6 — мембрана; 7 — тарелка; 8 — тарелка пружины
